SIMATIC Kontrolörlerinin Konfigürasyon ve Yazılımı

Yazılım

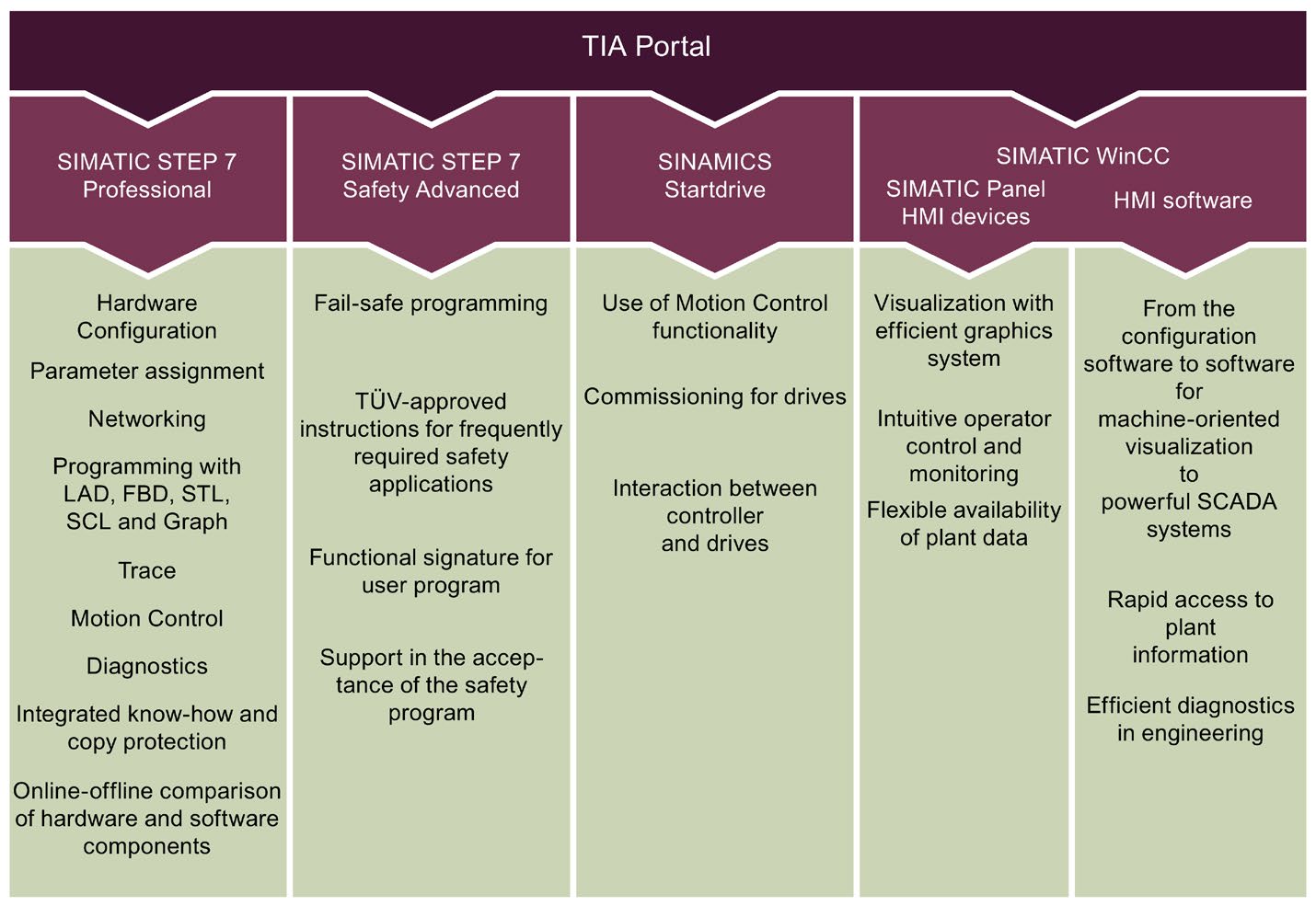

TIA Portal

SIMATIC kontrolörleri TIA Portal(Tamamen Entegre Otomasyon Portalı)'na entegre edilmiştir. TIA Portal ile mühendislik, konfigürasyon ve programlama, ortak veri depolama ve kontrol, görselleştirme ve sürücüler için tek tip bir çalışma konsepti sunar.

TIA Portalı, bir tesisin tüm konfigürasyon aşamalarında entegre mühendisliği basitleştirir.

TIA Seçim Aracı

TIA Seçim Aracı ile Tamamen Entegre Otomasyon (TIA) için cihazları seçebilir, yapılandırabilir ve sipariş edebilirsiniz.

Bu araç, SIMATIC Seçim Aracının halefidir ve otomasyon teknolojisi için bilinen yapılandırıcıları tek bir araçta birleştirir.

TIA Seçim Aracı ile ürün seçiminizden veya ürün yapılandırmanızdan eksiksiz bir sipariş listesi oluşturabilirsiniz.

TIA Seçim Aracını internette bulabilirsiniz (http://w3.siemens.com/mcms/topics/en/simatic/tia-selection-tool).

SIMATIC Otomasyon Aracı

Çeşitli SIMATIC S7 istasyonlarında TIA Portaldan bağımsız bir toplu işlem olarak aynı anda devreye alma ve bakım faaliyetleri gerçekleştirmek için SIMATIC Otomasyon Aracı'nı (https://support.industry.siemens.com/cs/ww/en/view/98161300) kullanırsınız. . SIMATIC Otomasyon Aracı size birçok işlev sunar:

● Ağda gezinme ve ağdaki erişilebilir aygıtları gösteren bir tablo oluşturma.

● Bir cihazı bulmak için cihaz LED'lerinin veya HMI ekranının yanıp sönmesi

● Adreslerin (IP, alt ağ, ağ geçidi) bir cihaza indirilmesi

● PROFINET adını (istasyon adı) bir aygıta indirme

● CPU'yu RUN veya STOP moduna yerleştirme

● CPU'daki zamanı PG / PC'nizin geçerli zamanına ayarlama

● CPU veya HMI aygıtına yeni bir program indirme

● CPU'dan indirme, CPU'ya indirme veya CPU'dan tarif verilerini silme

● CPU'dan indirme veya CPU'dan veri günlüğü verilerini silme

● CPU'lar ve HMI aygıtları için yedek dosyaya / dosyasından veri yedekleme / geri yükleme

● CPU'dan servis verilerini indirme

● CPU'nun tanılama arabelleğini okuma

● CPU bellek sıfırlaması yapma

● Aygıtları fabrika ayarlarına sıfırlama

● Bir aygıta ürün yazılımı güncellemesi indirme

SIMATIC Otomasyon Aracı ek bir Yazılım Geliştirme Kiti (SDK) sürümü sunar:

SIMATIC Otomasyon Aracı SDK (Yazılım Geliştirme Kiti) ile SIMATIC Otomasyon Aracı API'sına (Uygulama Programlama Arayüzü) dayalı uygulamalar oluşturabilirsiniz. Çok sayıda cihaz otomasyon görevini verimli bir şekilde ele almak için, bu kullanıcıya özgü uygulamalar API yazılımı da dahil olmak üzere üçüncü taraflara dağıtılabilir. Kullanıcıya özel uygulamaları kullanmak için herhangi bir lisans anahtarına ihtiyacınız yoktur.

SINETPLAN

Siemens Network Planner olan SINETPLAN (http://www.siemens.com/sinetplan), PROFINET tabanlı otomasyon sistemlerini ve ağları planlamada size destek olur. Araç, PROFINET kurulumunuzun planlama aşamasında olduğu kadar erken bir zamanda profesyonel ve tahmini boyutlandırmasını kolaylaştırır. Ayrıca, SINETPLAN ağ optimizasyonu sırasında sizi destekler ve ağ kaynaklarından en iyi şekilde yararlanmanıza ve rezervleri planlamanıza yardımcı olur. Böylece, planlı bir operasyondan önce bile verimli çalışma sırasında devreye alma veya arıza problemlerini önlersiniz. Bu, üretim tesisinin kullanılabilirliğini arttırır ve operasyonel güvenliğin artırılmasına yardımcı olur.

Bir bakışta avantajlar

● Ağ yükünün porta özel olarak hesaplanması sayesinde ağ optimizasyonu

● Çevrimiçi tarama ve mevcut sistemlerin doğrulanması sayesinde artan üretim kullanılabilirliği

● Mevcut STEP7 projelerinin içe aktarılması ve simülasyonu yoluyla devreye almadan önce şeffaflık

● Mevcut yatırımı uzun vadede güvence altına alarak verimlilik ve kaynakların optimum kullanımı

PRONETA

SIEMENS PRONETA (PROFINET ağ analizi) ile devreye alma sırasında tesis ağını analiz edersiniz. PRONETA'nın iki temel işlevi vardır:

● Topolojiye genel bakış PROFINET'i ve bağlı tüm bileşenleri bağımsız olarak tarar.

● GÇ kontrolü, bir tesisin kablo tesisatının ve modül yapılandırmasının hızlı bir testidir.

SIEMENS PRONETA (https://support.industry.siemens.com/cs/ww/en/view/67460624) İnternet'te ücretsiz olarak mevcuttur.

SIMATIC S7 uygulaması

SIMATIC S7 uygulamasıyla (http://w3.siemens.com/topics/global/en/industry/future-ofmanufacturing/industry-apps/Pages/industry-apps.aspx) WLAN ile SIMATIC arasında güvenli bir bağlantı kurabilirsiniz S7-1500 ve ET 200SP, örneğin aşağıdaki işlevlere sahiptir:

● HTTPS ile 50'ye kadar ağa bağlı CPU algıla ve bağlantı kur

● CPU çalışma modunu değiştirme (RUN / STOP)

● CPU tanılama bilgilerini okuma ve e-posta ile gönderme

● Değişkenleri ve etiketleri izleme ve değiştirme

● Şifreli iletişim ve şifreli profil verileri sayesinde yüksek güvenlik; uygulamayı başlatmak ve bağlantı kurmak için şifre
