Siemens S7 1500 PLC Kurulumu Temel Bilgileri

Giriş

S7-1500 otomasyon sistemi / ET 200MP dağıtılmış I / O sisteminin tüm modülleri açık ekipmanlardır. Bu, bu sistemi yalnızca iç mekanlarda bulunan muhafazalara, dolaplara veya elektrik ameliyathanelerine kurabileceğiniz anlamına gelir. Muhafazalar, dolaplar ve elektrikli ameliyathaneler elektrik çarpmasına ve yangının yayılmasına karşı korumayı garanti etmelidir. Mekanik mukavemet gereksinimleri de karşılanmalıdır. Muhafazalara, dolaplara ve elektrik ameliyathanelerine anahtar veya alet olmadan erişilemez. Erişimi olan personelin eğitilmiş veya yetkilendirilmiş olması gerekir.

Kurulum konumu

S7-1500 otomasyon sistemi / ET 200MP dağıtılmış I / O sistemi aşağıdaki montaj konumları için tasarlanmıştır:

● 60 ° C'ye kadar ortam sıcaklıkları için yatay montaj konumu

● 40 ° C'ye kadar ortam sıcaklıkları için dikey montaj konumu (CPU kapalı)

Daha fazla bilgi Mekanik ve iklimsel ortam koşulları bölümünde (Sayfa 321) bulunabilir.

Montaj rayı

Aşağıdaki bileşenleri S7 1500 / ET 200MP modüllerinin yanında montaj raylarına monte edebilirsiniz:

● S7 1200 ve ET 200SP serisinden modüller

● Terminaller

● Devre kesiciler

● Küçük kontaktörler

● Benzer bileşenler

Bu bileşenler kablo kanalı kurulum boyutlarını etkileyebilir.

Modüller montaj rayının dış kenarına doğrudan monte edilebilir.

Montaj rayları çeşitli uzunluklarda mevcuttur. Montaj raylarını çevrimiçi katalog veya çevrimiçi sipariş sistemini kullanarak sipariş edersiniz. Mevcut uzunlukları ve ürün numaralarını Aksesuarlar / yedek parçalar (Sayfa 336) bölümünde bulabilirsiniz.

Minimum açıklıklar

Modüller montaj rayının dış kenarına monte edilebilir. S7 1500 otomasyon sistemi / ET 200MP dağıtılmış I / O sistemini kurarken veya sökerken aşağıdaki minimum boşlukları üstte ve altta tutun:

1 - Montaj rayının üst kenarı

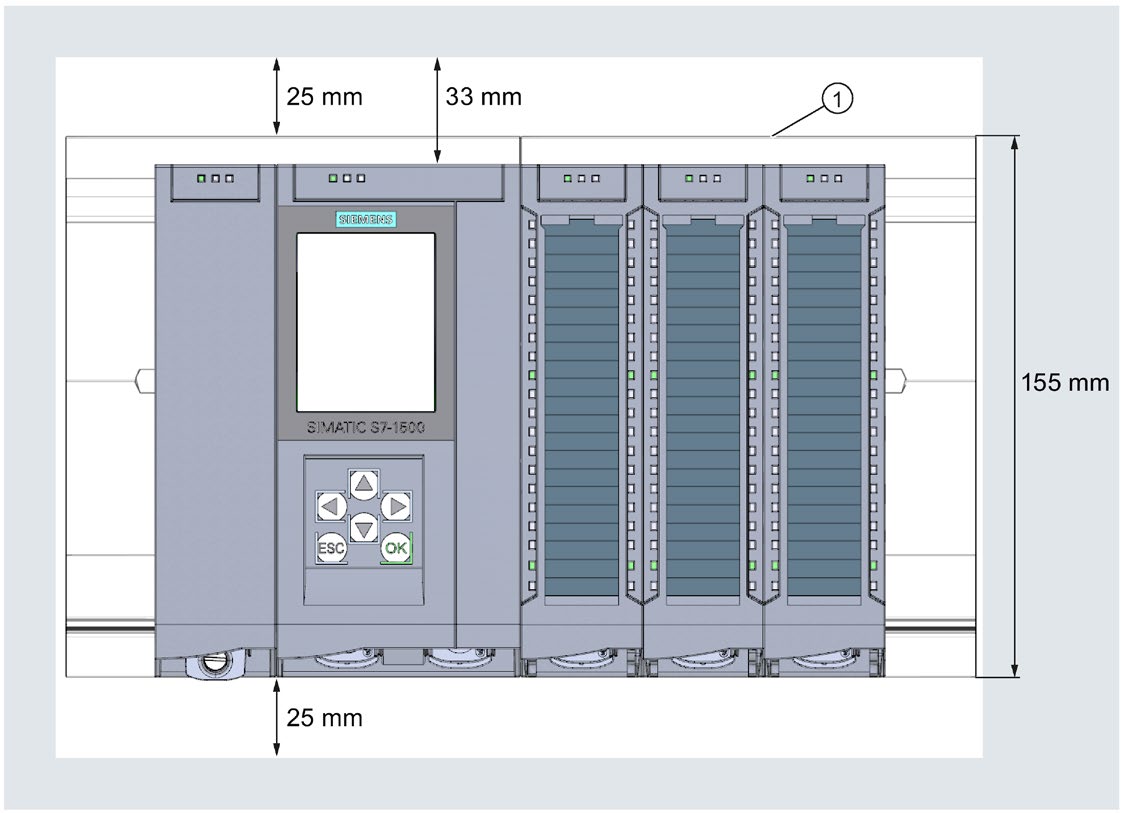

Şekil 1 - Kontrol kabinindeki minimum boşluklar

Kurulum kuralları

● Kurulum solda bir CPU / arayüz modülü veya bir sistem güç kaynağı / yük akımı kaynağı ile başlar.

● Modülleri birbirine U konektörleriyle bağlarsınız.

● İlk ve son modülden hiçbir U konektörünün çıkmadığını unutmayın.

Not

Modülleri yalnızca sistem gücü kapalıyken çıkarın ve takın.
