Siemens S7 1500 PLC Kurulumu CPU, Arayüz Modülü ve I/O Modüllerinin Montajı

CPU'yu takma

Giriş

CPU, kullanıcı programını yürütür ve modüllerin elektroniğine arka panel veriyolu üzerinden güç sağlar.

Gereksinimler

Montaj rayı takılıdır.

CPU'nun solunda bulunan bir sistem güç kaynağında, sağ arka tarafa bir U konektörü takılır.

Not

Koruyucu film

CPU'nun ekranda çıkarılabilir bir koruyucu film ile sağlandığını lütfen unutmayın. Koruyucu filmi gerektiği gibi çıkarabilirsiniz.

Gerekli aletler

4,5 mm bıçaklı tornavida

CPU'yu takma

Video sırasını izleyin (http://www.automation.siemens.com/salesmaterial-as/interactive-manuals/getting-started_simatic-s7-1500/videos/EN/mount/start.html)

CPU yüklemek için şu adımları izleyin:

1. CPU'nun sağ arka tarafına bir U konektörü takın.

2. CPU'yu montaj rayına takın. Ayrıca gerekirse CPU'yu sol sistem güç kaynağına da itin.

3. U konektörün sistem güç kaynağına takıldığından emin olun. CPU'yu arkaya doğru çevirin.

4. CPU'yu sıkın (sıkma torku 1.5 Nm).

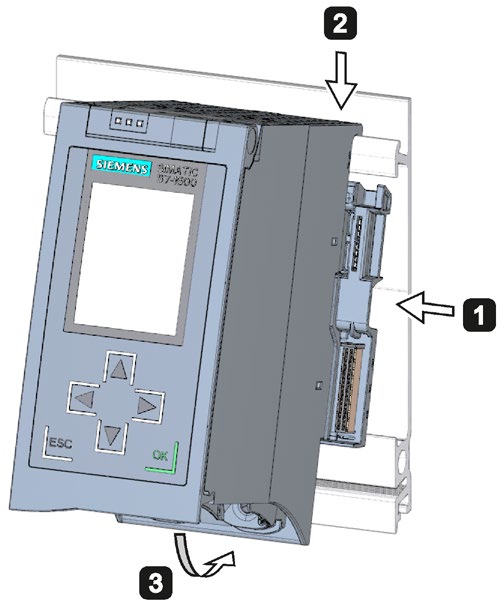

Şekil 1 - CPU'yu Takma
