Siemens S7 1500 PLC Bakım; I / O Modüllerinin ve Ön Konnektörlerin Değiştirilmesi

G / Ç Modüllerinin ve Ön Konektörlerin Değiştirilmesi

1 - G / Ç modülündeki ve ön konektördeki kodlama öğesi

Fonksiyon

S7-1500 otomasyon sistemi / ET 200MP dağıtılmış I / O sisteminin I / O modülleri için tüm ön konektörler aynıdır. Kodlama elemanı, bir ön konektörün farklı bir elektrik pimi ataması olan bir modüle takılmasını önler.

I / O modülünün teslimat durumu

Teslimat durumunda, kodlama elemanı G / Ç modülünde bulunur.

Şekil 1 - I / O modülündeki kodlama elemanı (teslimat koşulu)

Ön konektördeki kodlama elemanı

Ön konektör G / Ç modülüne ilk kez takıldığında, kodlama elemanının yarısı ön konektöre kilitlenir. Ön konektörü G / Ç modülünden çıkardığınızda, kodlama öğesinin bu yarısı ön konektörde kalır, diğer yarısı G / Ç modülünde kalır.

Şekil 2 - G / Ç modülü / ön konektördeki kodlama öğesi

Aynı elektrik pimi atamasına sahip modüllere kodlu bir ön konektör takabilirsiniz.

Bölüm Uygulama planlaması (Sayfa 90).

Kodlama elemanını değiştirmek için kullanım örnekleri

● Bir G / Ç modülünün değiştirilmesi, örneğin bir hata veya yanlış yapılandırma nedeniyle

● Ön konektörün değiştirilmesi

Arıza emniyetli modüller için ek elektronik kodlama elemanı

Teslim edildiği durumda, arıza korumalı bir modülün sadece mekanik bir kodlama elemanı değil, aynı zamanda PROFIsafe adresi için yeniden yazılabilir elektronik bir hafızası vardır.

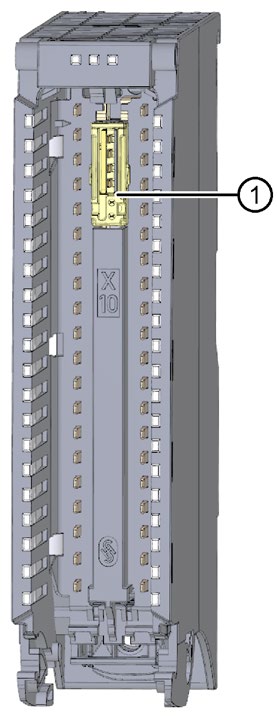

1 - Elektronik kodlama elemanı

Şekil 3 - Elektronik kodlama elemanlı F modülü (teslim edildiği gibi)

Ön konektör F modülüne takıldığında, elektronik kodlama elemanı tamamen ön konektöre geçer. Ön konektörü F modülünden çıkarırsanız, arıza korumalı modülün PROFIsafe adresine sahip bellek ön konektörde kalır.

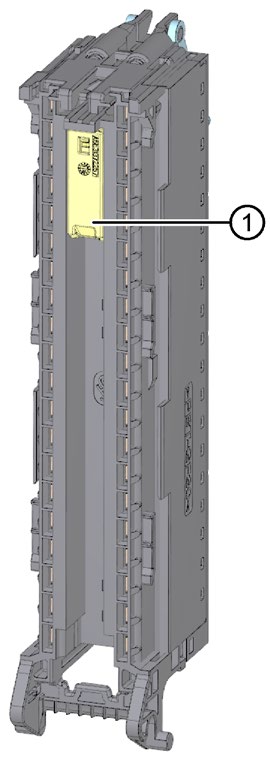

1 - Elektronik kodlama elemanı

Şekil 4 - Elektronik kodlama elemanlı ön konnektör

2 - Bir G / Ç modülünün değiştirilmesi

Giriş

● Ön konektör G / Ç modülüne ilk kez takıldığında, kodlama öğesinin bir kısmı ön konektöre takılır.

● Arıza emniyetli modüller söz konusu olduğunda, F modülünün PROFIsafe adresine sahip elektronik kodlama elemanı da tamamen ön konektöre takılır.

Bir G / Ç modülünü aynı tip modülle değiştirdiğinizde, ön konektörde F-modülleri durumunda doğru kodlama elemanı veya kodlama elemanları zaten mevcuttur.

Sonuç: Önceki ön konektörü takmadan önce, kodlama elemanını veya kodlama elemanlarını yeni I / O modülünden çıkarmanız gerekir.

Prosedür

G / Ç modülünü değiştirmek için şu adımları izleyin:

Değiştirilecek I / O modülü kaldırıldı.

G / Ç modülünü çıkarma hakkında bilgileri G / Ç modüllerini takma (Sayfa 127) bölümünde bulabilirsiniz.

1. Yeni bir G / Ç modülü için, ön konektör için belirlenmiş mekanik kodlama öğesinin yarısını kırmak için bir tornavida kullanın.

Not

Mekanik kodlama elemanının düzeni modül tipine bağlıdır: İlk olarak, I / O modülünden eşleşen yarıyı ayırmadan önce kodlama elemanının ön konektör üzerindeki konumunu kontrol edin.

Yeni bir arıza korumalı modül için elektronik kodlama elemanını F modülünden de çıkarmanız gerekir.

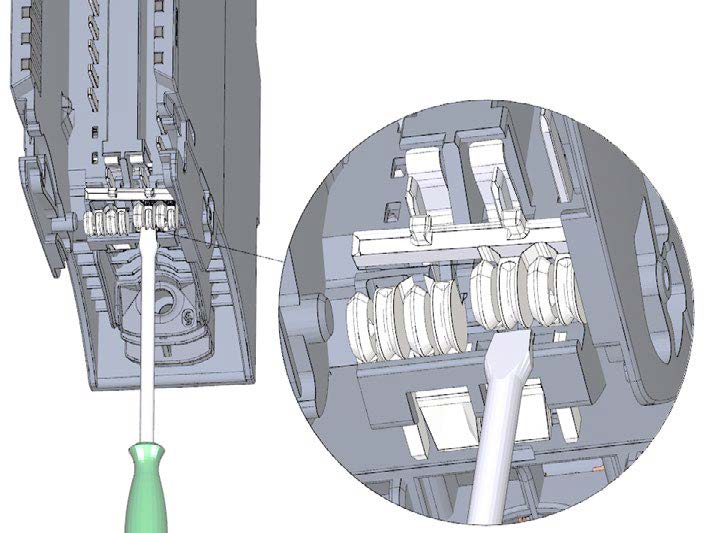

Şekil 5 - Kodlama elemanının I / O modülünden kopması

2. Mevcut ön konektörü yerine oturuncaya kadar yeni G / Ç modülüne (aynı modül türü) takın.

3 - Ön konnektörün değiştirilmesi

Giriş

● Ön konektör G / Ç modülüne ilk kez takıldığında, mekanik kodlama elemanının bir kısmı ön konektöre takılır.

● Arıza emniyetli modüller söz konusu olduğunda, F modülünün PROFIsafe adresine sahip elektronik kodlama elemanı da tamamen ön konektöre takılır.

Arızalı bir ön konektörü yeni bir ön konektörle değiştirdiğinizde, kodlama öğelerini yeni ön konektöre aktarmalısınız.

Prosedür

Ön konektörü modülden çıkardınız ve kabloları gevşetmişsinizdir. Analog bir modül için ön konektörü kullanıyorsanız, güç kaynağı elemanını ve kalkan elemanını da çıkarmanız gerekir. Ön konnektörü değiştirmek için aşağıdakileri uygulayın:

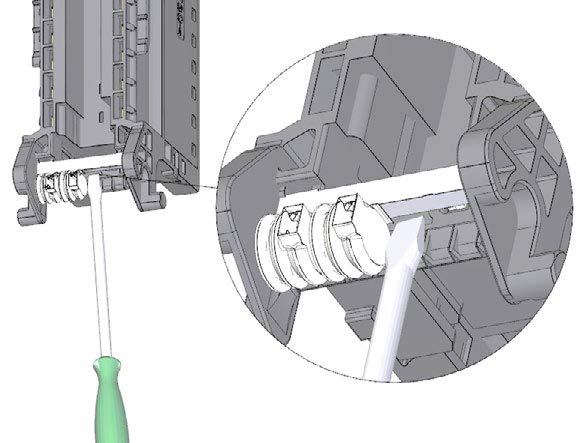

1. Mekanik kodlama elemanını dikkatlice ön konektörden çıkarın. Kodlama elemanına zarar vermemeye dikkat edin.

Şekil 6 - Mekanik kodlama elemanının ön konektörden çıkarılması

Not

Kodlama elemanları modül tipine bağlıdır.

2. Sökülen mekanik kodlama elemanını yeni ön konektöre takın.

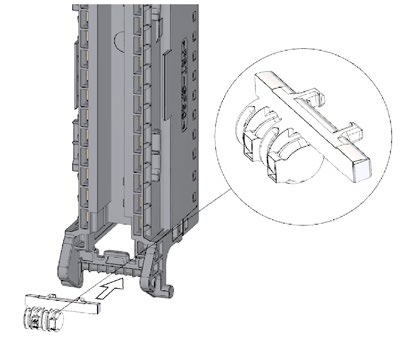

Şekil 7 - Mekanik kodlama elemanının yeni bir ön konektöre yerleştirilmesi

3. Ek olarak F modülleri için:

- Elektronik kodlama elemanını dikkatlice ön konnektörden çıkarın. Kodlama elemanına zarar vermemeye dikkat edin.

- Sökülen elektronik kodlama elemanını yeni ön konektöre takın.

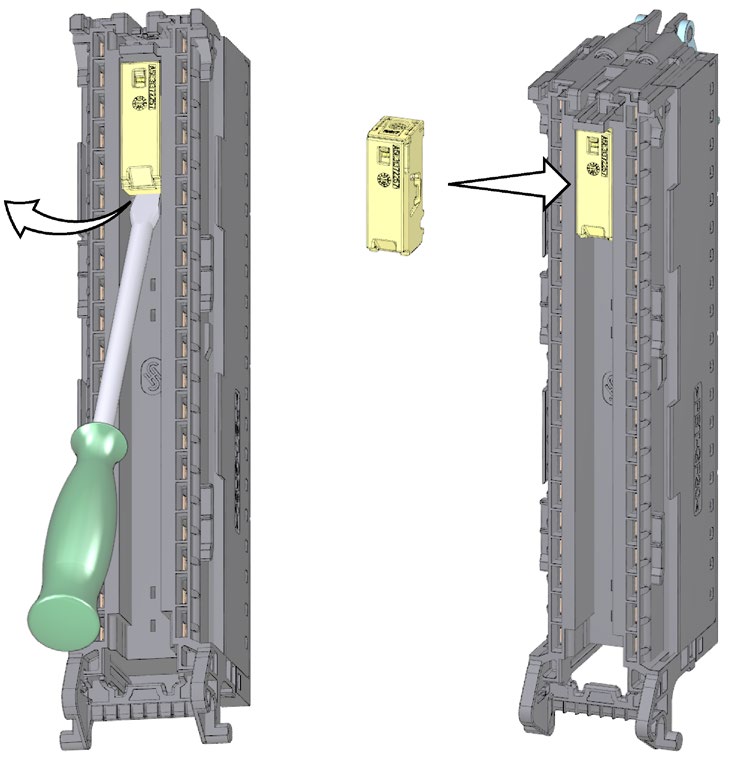

Şekil 8 - Elektronik kodlama elemanının ön konektörden çıkarılması ve yeni bir ön konektöre takılması

4. Yeni ön konektörü duyduğunuza oturana kadar mevcut G / Ç modülüne takın.

5. Yeni ön konektörü kablolayın.
